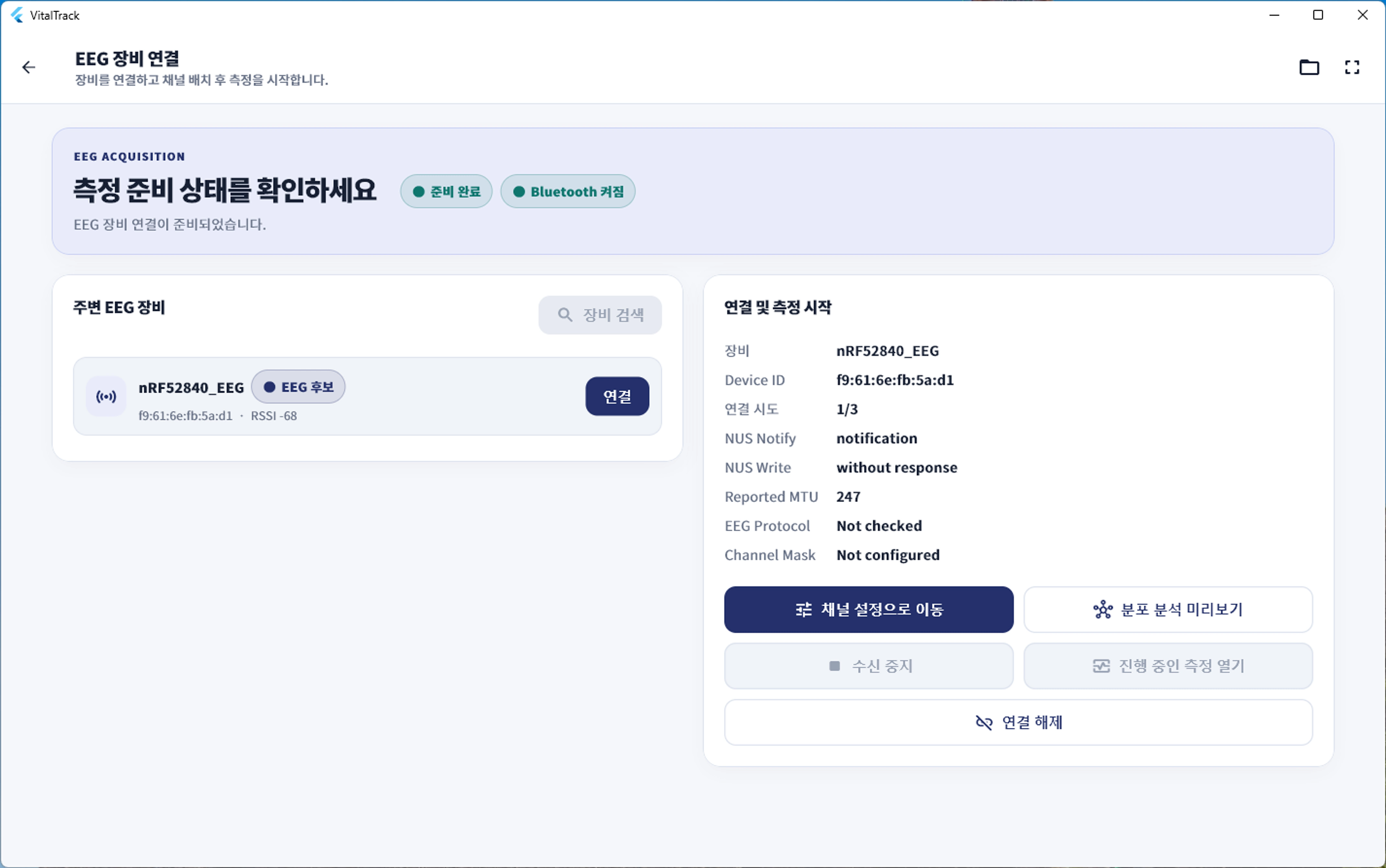

STEP 01
주변 EEG 장치를 찾아 연결합니다
주변의 VitalTrack EEG 장치를 검색하고 연결 상태, 채널 수와 데이터 수신 여부를 확인한 뒤 측정을 준비합니다.
Biosignal Measurement Board
2026 출시 예정8채널 EEG 측정부터 실시간 분석까지
- EEG (뇌파)
- VitalTrack EEG
VitalTrack EEG는 8채널 뇌파 신호를 실시간으로 확인하고 기록하는 측정 솔루션입니다. 채널별 파형과 밴드파워, 두피 토포그래피를 하나의 애플리케이션에서 확인하고 측정 결과를 CSV로 저장할 수 있습니다.
Product viewNewert / R&D
VitalTrack EEG
확인된 사양
- 8ch
- 동시 측정 채널
- 밴드파워
- 대역별 세기
- CSV
- 데이터 형식
현재 공개된 항목은 확인이 완료된 사양입니다. 샘플링레이트와 구동 시간 등 나머지 사양은 확정 후 안내합니다.

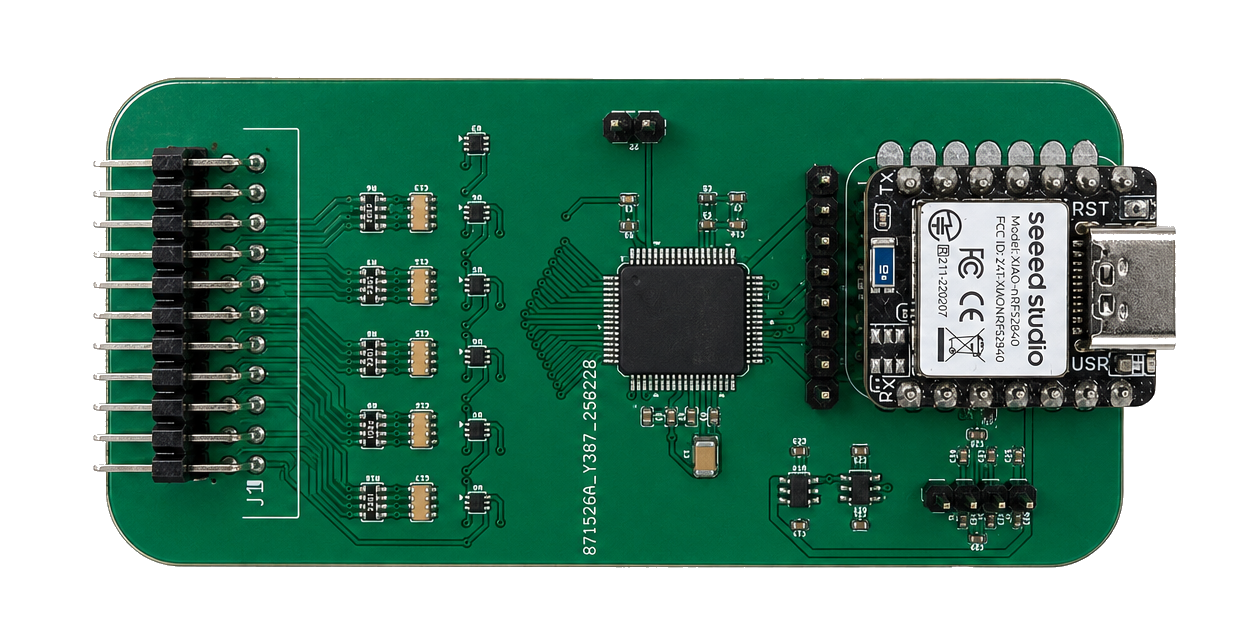

VitalTrack EEG 하드웨어
실제 개발 보드의 앞면을 확인하세요
VitalTrack EEG 개발 보드의 앞면과 하드웨어 구성을 확인하기 위한 이미지입니다.
측정 준비
장치를 연결하고 8개 전극 위치를 설정합니다
측정을 시작하기 전에 주변 장치를 연결하고, 각 물리 채널에 사용할 전극 위치를 지정합니다. 연결 상태와 채널 구성을 확인한 뒤 실시간 측정 화면으로 이동합니다.

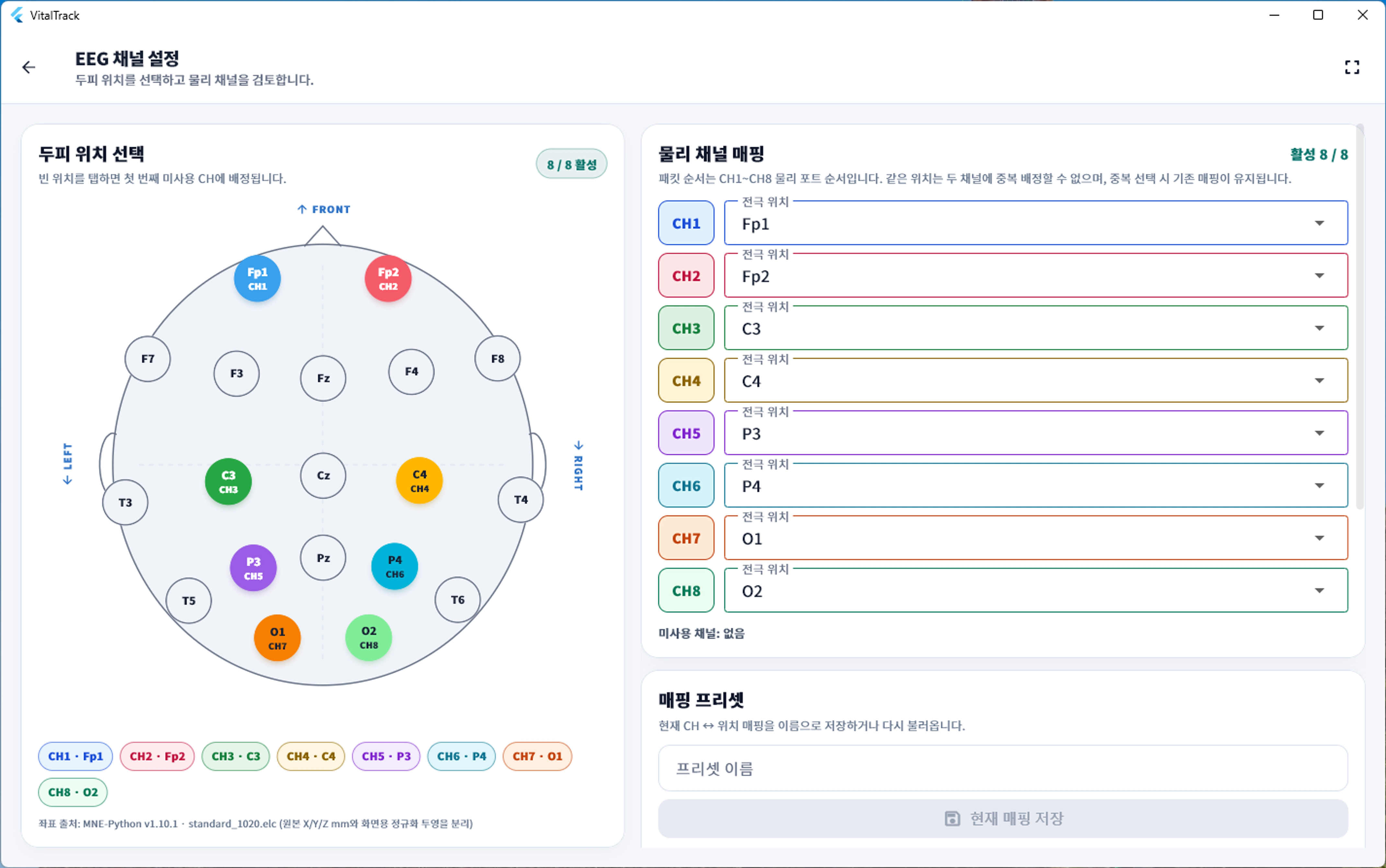

STEP 02
8개 채널과 전극 위치를 설정합니다
국제 10–20 전극 배치를 기준으로 각 물리 채널에 Fp1·Fp2·C3·C4·P3·P4·O1·O2 위치를 지정하고 배치를 확인합니다.
EEG 분포 분석 미리보기
EEG 분포 분석과 논문용 PNG 출력을 미리 확인합니다
장치를 연결하지 않아도 DEMO 합성 데이터로 두피 분포와 채널·주파수 PSD 히트맵을 확인하고, 실제 저장되는 논문용 PNG의 형태까지 미리 볼 수 있습니다.
- Delta·Theta·Alpha·Beta·Gamma 5개 주파수 대역 선택
- 분포 색상 범위를 맞추는 안정 자동 스케일
- 두피 지도에서 8개 전극 이름 표시·숨김
- 2400×2400 PNG와 분석 조건 JSON 메타데이터 동시 저장
프로그램 화면

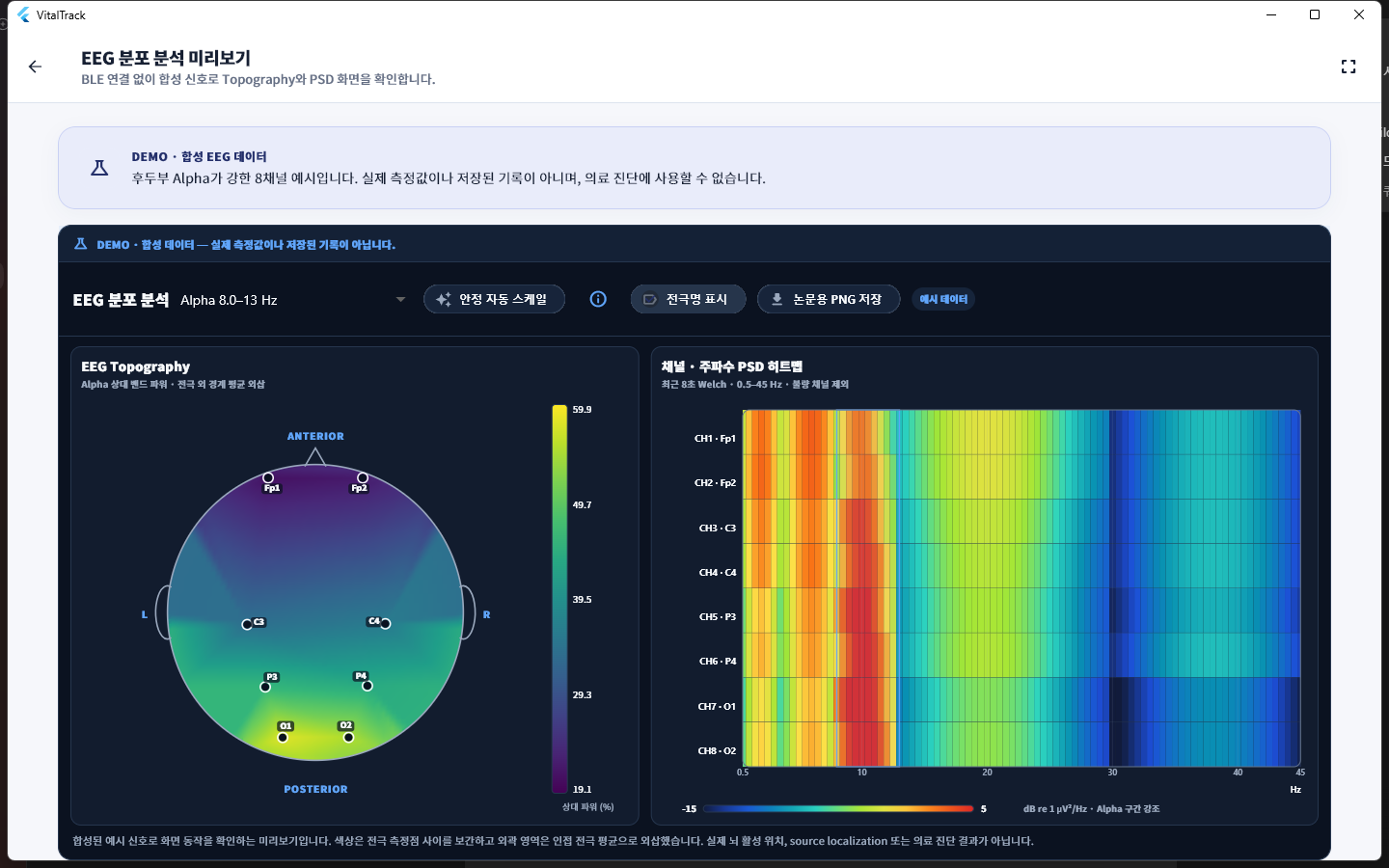

EEG 분포 분석 미리보기
선택한 대역의 상대 밴드파워 두피 분포와 최근 8초 기준 8채널·0.5–45 Hz PSD 히트맵을 한 화면에서 비교합니다.
현재 VitalTrack 프로그램에서 직접 확인한 Alpha 대역 DEMO 화면입니다. 사람의 EEG 측정값이 아닙니다.
저장 결과
논문용 PNG와 메타데이터 저장
저장 버튼을 누르면 Windows 문서 폴더의 VitalTrack/eeg_recordings/figures 아래에 고해상도 PNG와 같은 이름의 JSON 메타데이터가 함께 생성됩니다.
프로그램에서 직접 저장한 Beta 상대 밴드파워 2400×2400 PNG입니다. SYNTHETIC / DEMO 워터마크와 사용 전극·색상 범위가 함께 표시됩니다.
화면과 저장 파일은 후두부 Alpha가 강한 8채널 SYNTHETIC / DEMO 예시입니다. 실제 측정 기록이 아니며 의료 진단이나 실제 활성 위치 해석에 사용할 수 없습니다.

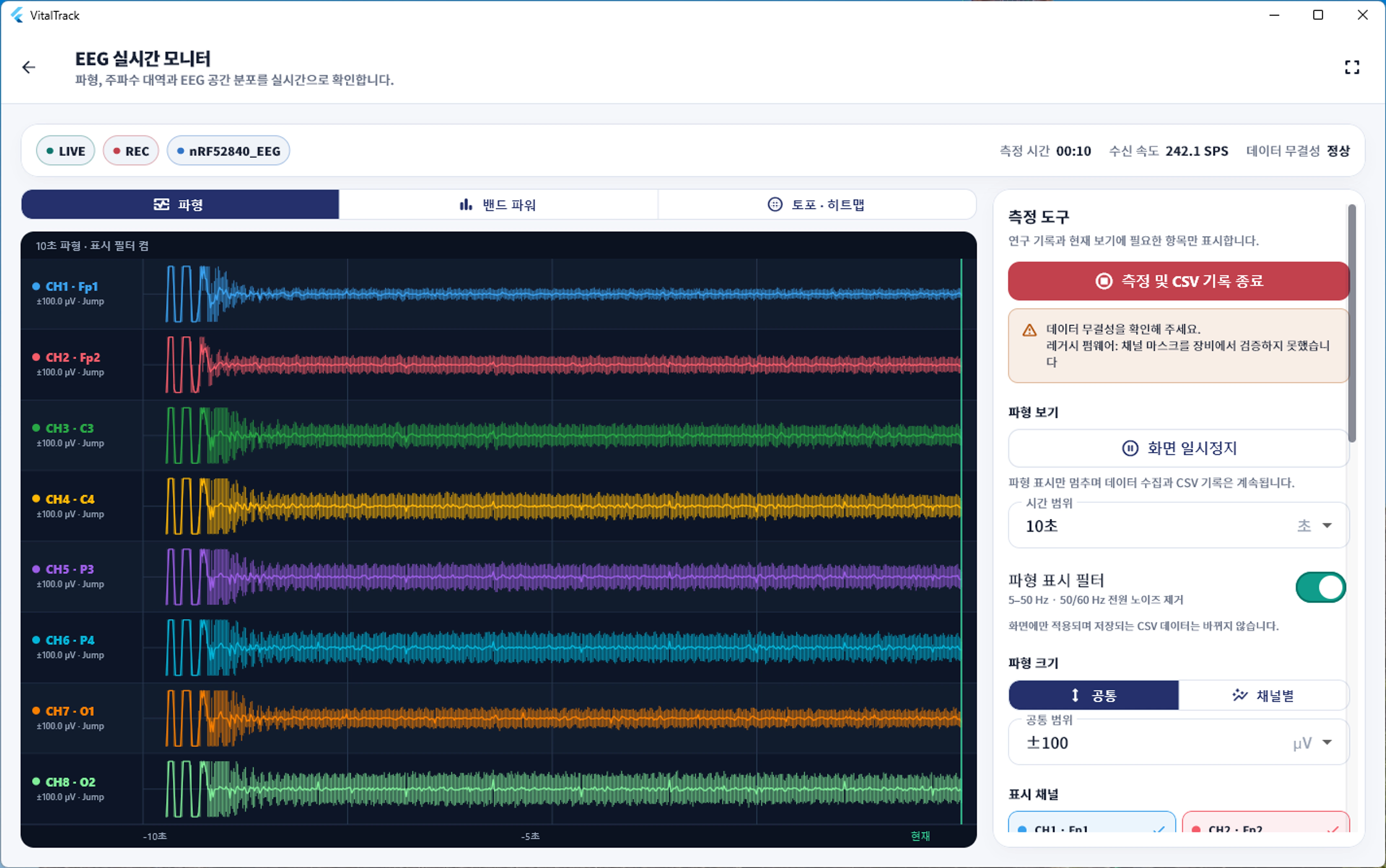

실시간 모니터링
측정 중인 8채널 파형을 실시간으로 확인합니다
채널별 파형과 수신 속도, 측정 시간과 데이터 상태를 확인합니다. 시간 범위, 파형 크기, 표시 채널과 화면 필터를 측정 환경에 맞게 조절할 수 있습니다.
- 측정 시간과 데이터 수신 상태 확인
- 시간 범위와 파형 크기 조절
- 표시 채널과 화면 필터 선택
EEG 분석
원시 신호와 대역별 세기를 함께 제공합니다
채널별 뇌파 원시 신호와 델타·세타·알파·베타·감마 대역의 밴드파워를 함께 제공합니다. 원시 신호를 이용해 연구자가 직접 주파수 분석 결과를 다시 계산하고 검증할 수도 있습니다.

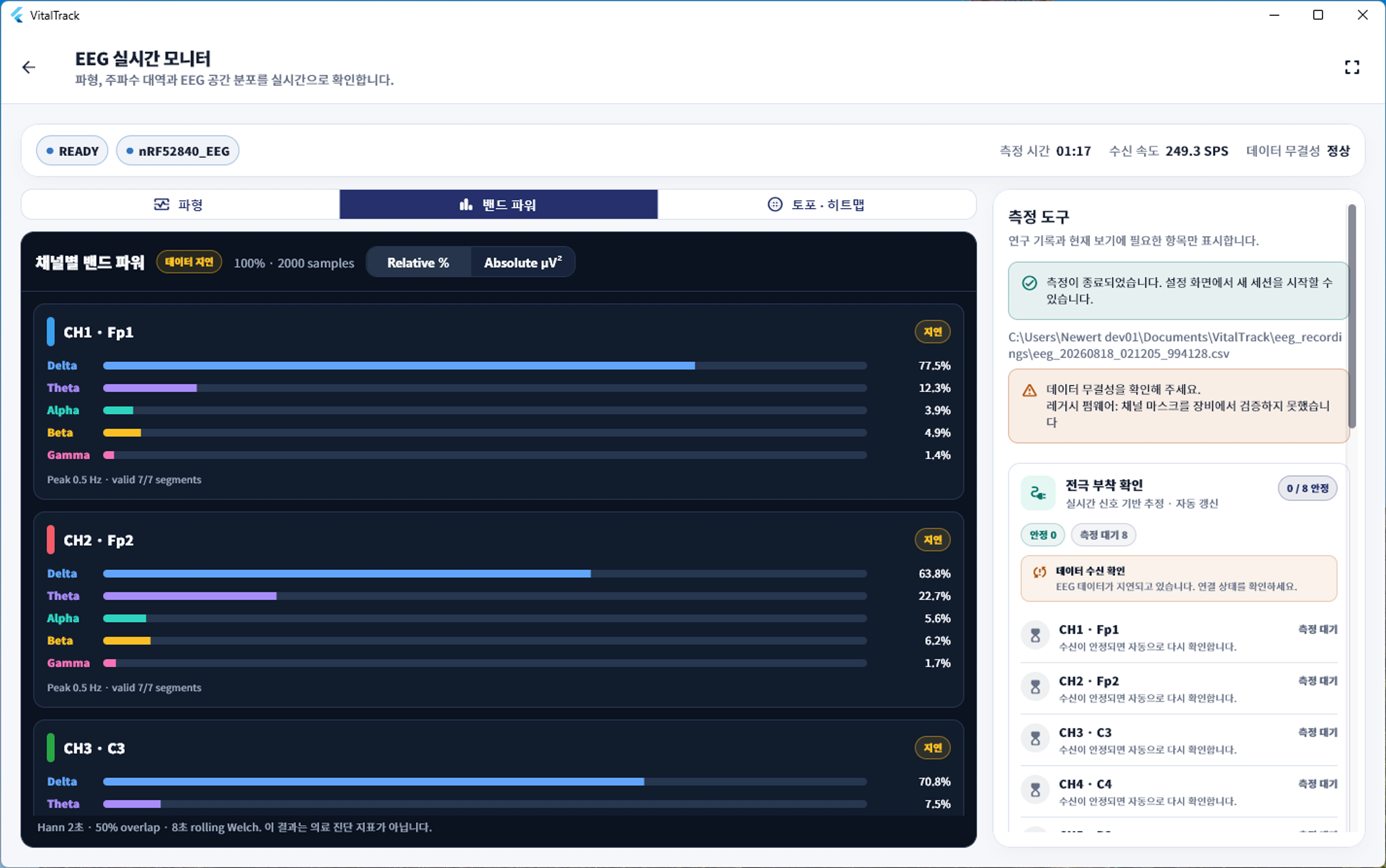

CHANNEL BAND POWER
채널별 주파수 대역 세기를 비교합니다
각 채널의 Delta·Theta·Alpha·Beta·Gamma 밴드파워를 상대 비율 또는 절대 세기로 확인해 채널별 주파수 특성을 비교할 수 있습니다.

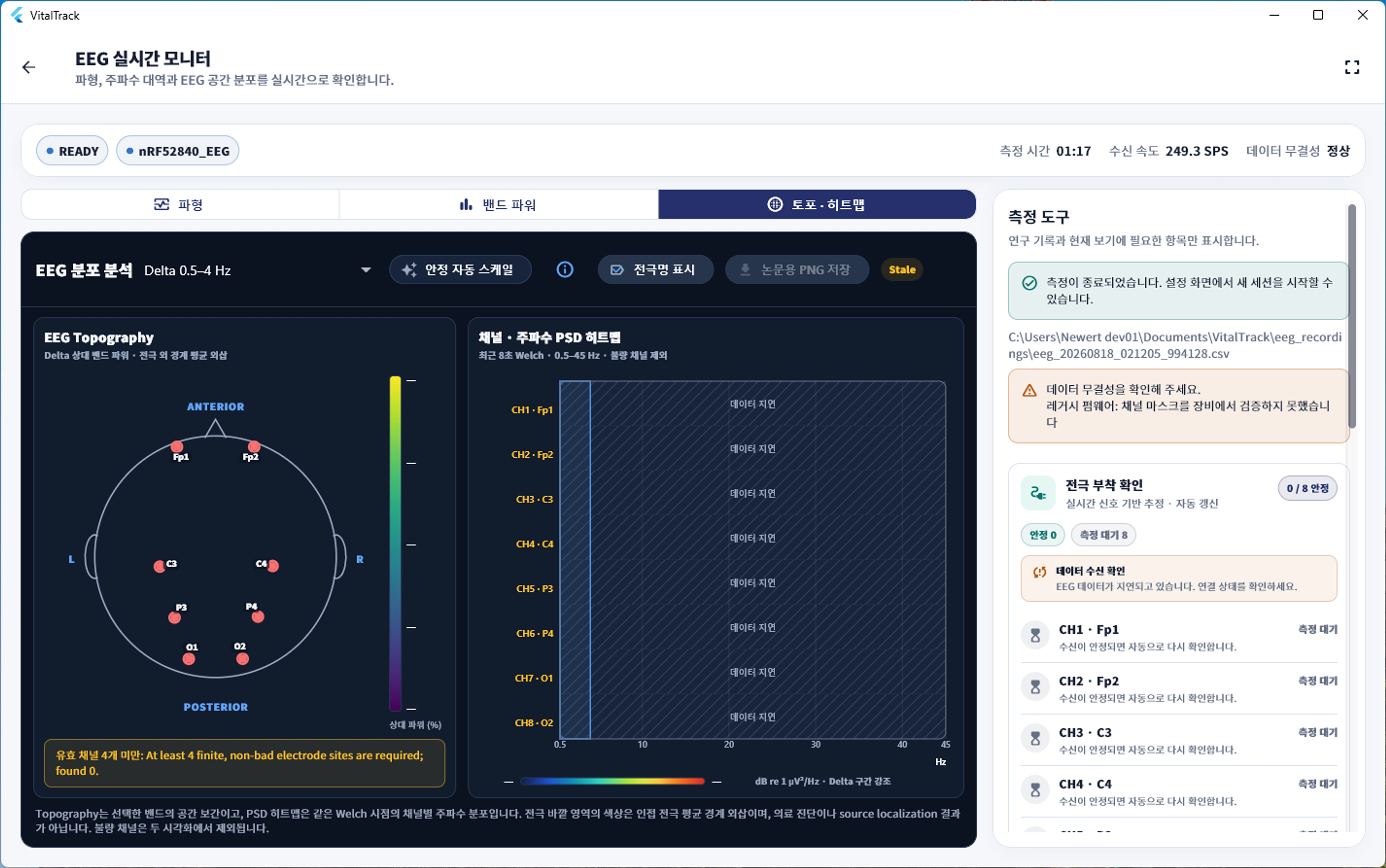

TOPOGRAPHY & PSD
두피 분포와 주파수 구성을 함께 봅니다
선택한 주파수 대역의 공간 분포를 두피 지도에서 확인하고, 채널과 주파수별 PSD 히트맵을 함께 비교합니다.
Delta
0.5–4 Hz
저주파 뇌파 활동을 분석할 때 활용됩니다.
Theta
4–8 Hz
세타 대역의 뇌파 활동을 확인합니다.
Alpha
8–13 Hz
알파 대역의 뇌파 활동을 확인합니다.
Beta
13–30 Hz
베타 대역의 뇌파 활동을 확인합니다.
Gamma
30–45 Hz
감마 대역의 뇌파 활동을 확인합니다.
DEMO 분포 분석과 PNG 저장은 현재 프로그램에서 직접 확인했습니다. 장치 연결 이후의 채널 설정·실시간 측정 화면은 이번 검수 환경에서 재확인하지 못했으며 정식 출시 과정에서 달라질 수 있습니다.
제공 데이터
측정 결과를 분석 가능한 파일로 제공합니다
원신호
8개 채널의 필터링 전 값을 제공해 기존 신호처리 방법과 자체 알고리즘을 적용할 수 있습니다.
대역별 세기
앱 화면에서 각 채널의 델타·세타·알파·베타·감마 밴드파워를 상대 비율 또는 절대 세기로 확인합니다. 현재 확인한 세션 CSV에는 밴드파워 열이 포함되지 않습니다.
세션 CSV
기록 파일에는 UTC 시각, 경과 시간, 장치 샘플 인덱스, 8채널 원신호(µV), 이벤트 마커 열이 저장되어 Excel·Python·MATLAB에서 활용할 수 있습니다.
